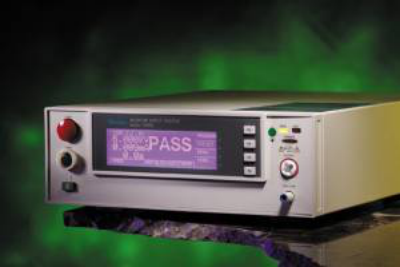

絕緣層耐壓測試的目的有哪些?
耐壓試驗測試就是指對各類電器機器設備、絕緣材料和絕緣層結構特征的耐受性工作標準電壓工作能力實現的測試。在不破壞絕緣材料使用性能的情形下，對絕緣材料或絕緣層結構特征增加高電壓的進程稱之為耐壓試驗實驗操作。一般而言,耐壓試驗測試主要目的是檢查絕緣層耐受性工作標準電壓或過電壓保護的工作能力，從而查驗設備機器設備的絕緣性能能是不是契合安全規范。耐壓試驗測試的壓根原理:將一個高過正常情況下作業的工作標準電壓加進被測機器設備的絕緣物上，并再次這段標準的時時刻刻，要是其中的絕緣性能非常好，加在上面的工作標準電壓就只會產生較小的泄露電流。要是一個被測機器設備絕緣物在標準的時時刻刻內，其短路電流量確保在標準的范圍內，就可以確認這一被測機器設備可以在正常情況下的運轉條件下安全運轉。實現耐壓試驗測試時，技術性規格不一樣被測試品，測量規范也就不一樣。對通常被測機器設備，耐壓試驗測試是測量火線與外殼之間的漏工作電流值，壓根標準是:以兩倍于被測物的工作標準電壓再加1000v作為測試的標準工作標準電壓。一部分設備的測試工作標準電壓也許高過這一標準值。依照iec61010的標準，測試工作標準電壓需要在5s內慢慢地升高到所需求的實驗操作工作標準電壓值(例如5kv等),確保實驗操作工作標準電壓值安穩加進被測絕緣物上不少于5s，此刻所測回路的漏工作電流值與標準標準的泄露電流閾值相相對比較，就可以分辨被測設備的絕緣性能能是不是契合標準。測試結束后，實驗操作工作標準電壓需要在標準的時時刻刻內慢慢地降到零。變壓一部分變壓變電器、降壓變壓器及變壓一部分開關電源接入及斷開電源開關構成。220v工作標準電壓歷經接入，斷開電源開關加到變壓變電器上變壓變電器導出對接降壓變壓器。客戶只需調養交流穩壓器就可以操縱降壓變壓器的輸出電壓。操縱一部分電流量抽樣，時時刻刻電源電路、報警電路構成。操縱一部分當接到啟動數據信號，儀器設備立即在接入變壓一部分開關電源。當接到被測回路電流量跨越額定值及產生聲光報警器立即斷開變壓控制回路開關電源。當接到校準或是時時刻刻到數據信號后斷開變壓控制回路開關電源。呈現電源電路
