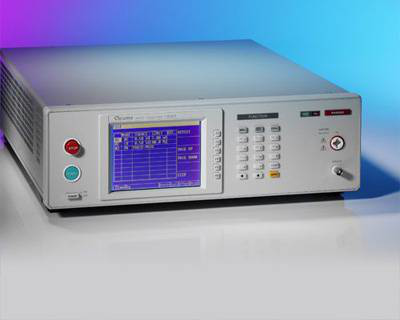

Chroma19056/19057耐壓分析儀系列
chroma19056/19057耐壓分析儀系列為針對壓耐壓測試與分析所設計的設備。系列機種包含10kvac/12kvdc/20kvdc，最大輸出ac20ma/dc10ma?；窘?直流耐壓、絕緣電阻測試，對于產線測試時的接觸檢查議題，除原有專利設計osc開短路偵測(openshortcheck)，新增hvcc高壓接觸檢查(highvoltagecontactcheck)，針對高絕緣能力之組件于高壓輸出時同步進行接觸檢查，提升測試可靠度與效率。
chroma19056/19057具有gfi(接地失效中斷)設計，當異常接地電流(a2-a1)發生時能實時切斷輸出，可保護作業員操作安全。
壓耐壓分析儀主要針對高壓光偶合器及高壓繼電器、高壓開關、pv模塊等絕緣耐受力較高之組件提供高壓的耐壓測試與分析。
電容性高壓組件進行dc耐壓測試時充電與放電，本系列具有快速充電功能有效降低測試的時間，提高生產測試效率。
全系列耐壓分析儀皆具有flashover(arc)偵測功能。經由設定啟始電壓、結束電壓、爬升步序、次數及時間，進行放電程度分析。放電程度分析模式(dla)提供階段判斷方式，可設定電氣閃絡檢測(flashover,arc)、絕緣崩潰檢測(breakdown,highlimit)。當測試中有不良出現時，19056/19057會依限制值顯示出耐壓強度(withstandinoltage)，其分別代表電氣閃絡啟始電壓(flashoverstartvoltage,fsv)及絕緣崩潰電壓(breakdownvoltage,bdv)。在分析量測的同時可以外掛示波器同步觀察波形。藉由這些測試結果，研究人員可以對產品進行分析與研究，針對組件絕緣較弱的部份進行。
