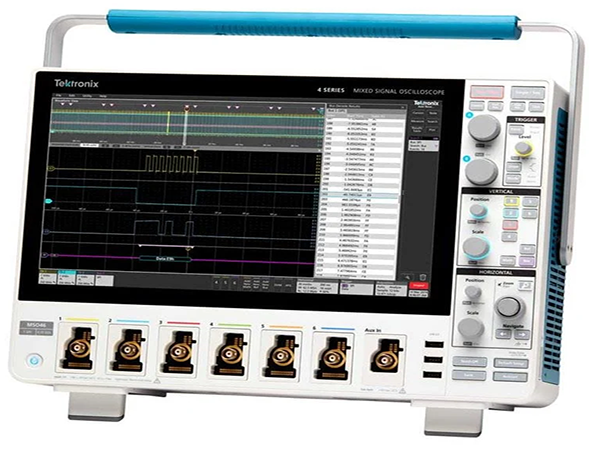

泰克示波器在電源測量中的作用
泰克示波器在一定時間內捕捉到事件的能力取決所用的采樣傳輸速率，和存儲采集到的信息樣本的存儲器的深度.(記錄長度)。存儲器填充的速度和采樣傳輸速率成正比。倘若因?yàn)樘峁┰敿?xì)的高分辨率信息而將采樣傳輸速率設得很高，存儲器沒多久就會充滿。
對很多ps電源量測來說，要捕捉到工頻信息的1/4周期或半個周期(90或180度)，有一些甚至是要整個周期。這個是因?yàn)榉e累大量的信息數據，以在計算中抵消工頻電壓波動的影響。
識別正確的ton與toff轉換
因?yàn)榈卮_定開關轉換中的損耗，首先要濾除開關信息中的振蕩。開關電壓信息中的振蕩很容易被誤認為開通或關斷轉換。這種大幅度振蕩是ps在非持續電流模式和持續電流模式之間切換時電路中的寄生元件造成的。
簡化形式表示出了一個開關信息。這種振蕩使泰克示波器難識別正確的開通或關斷轉換。是一種解決方法是預先定義一個信號源對其進行邊沿識別、一個參考電平和一個遲滯電平。隨著信息復雜度和量測要求的差異，也能夠?qū)y(cè)得信息本身做為邊沿電平的信號源。或者，也能夠指定某些其它的整潔的信息。
